Читать статьюПаллетный мезонин
Увеличение площади склада без расширения помещения
Конструкция использует высоту потолков для организации дополнительных уровней хранения. На нижних этажах размещают товары на поддонах, на верхних уровнях устанавливают перекрытия для работы с штучными грузами.
Паллетный мезонин — это многоуровневая система, собранная на основе фронтальных паллетных стеллажей. Стойки стеллажей служат опорами для межэтажных перекрытий. Конструкция объединяет паллетное хранение на нижних уровнях и полочное хранение на верхних этажах. Система работает независимо от несущих элементов здания и опирается на пол склада через стойки стеллажей. Конструкцию устанавливают в складах с потолками от четырех метров.
Где применяют паллетный мезонин
Логистические центры и распределительные склады
Паллетный мезонин используют на складах, где нужно хранить товары на поддонах и штучные грузы одновременно. Нижние этажи — под паллетное хранение с погрузчиками, верхние уровни — для ручной обработки мелких партий.
Склады интернет-торговли
На нижних уровнях размещают паллеты с крупными партиями товаров, на верхних этажах хранят штучные позиции для быстрой комплектации. Сотрудники работают на разных уровнях одновременно, что ускоряет обработку заказов.
Производственные предприятия
Мезонин организует хранение сырья и готовой продукции. Сырье хранят на поддонах на нижних уровнях, готовую продукцию размещают на верхних этажах. Один уровень можно использовать как офисное помещение или зону упаковки.
Торговые центры
Мезонин создает складские зоны над торговым залом. Запасы на поддонах хранят на нижних этажах, штучные товары — на верхних уровнях.
Типы паллетных мезонинов
Выбор типа зависит от задач склада, вида товаров и интенсивности работы
Мезонин на паллетных стеллажах
Монтируют поверх существующих фронтальных стеллажей. Стойки паллетных стеллажей служат опорами для межэтажных перекрытий. На высоте от 2,5 м от пола укладывают настил — пол второго этажа. Система объединяет паллетные стеллажи и мезонин в единую конструкцию. Высота конструкции достигает 12 метров с двумя–пятью уровнями.
Мезонин с комбинированным хранением
Сочетает паллетное и полочное хранение. Нижние уровни — для паллет с погрузчиками, верхние этажи оборудуют полками для ручной работы. Нагрузка до 2 т/м² на нижних уровнях и до 800 кг на верхних этажах. Высота до 16 метров, до пяти рабочих уровней.

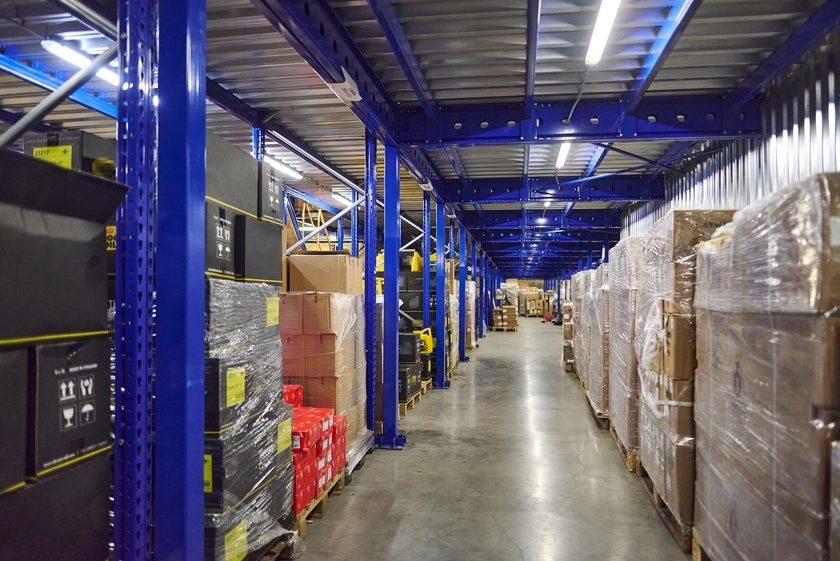

Мезонин с зонированием по типам грузов
Разделяет склад на зоны: одна часть для паллет, другая для штучных товаров. Между зонами организуют проходы и лестницы. Тяжелые паллеты остаются внизу, легкие штучные товары — наверху.
Элементы конструкции паллетного мезонина
Кликните на элемент для просмотра подробной информации
Стойки паллетных стеллажей
Стойки паллетных стеллажей служат основными несущими элементами мезонина. Стойки производят из стальных профилей с перфорацией для крепления балок. Сечение стойки подбирают по нагрузке и высоте конструкции. Стойки ставят вертикально, фиксируют к полу анкерными болтами.
Заказать этот элементСтойки паллетных стеллажей
Основные несущие элементы из стального профиля с перфорацией
Балки перекрытий
Формируют каркас полов между этажами
Настил
Пол каждого этажа: решетка, металл, фанера или ДСП
Лестничные марши
Доступ к верхним этажам, ширина 900–1200 мм
Защитные ограждения
По краю каждого этажа, высота не менее 1 м
Подъемные механизмы
Подъемники для перемещения товаров между этажами
Входные проемы и калитки
Проемы в ограждениях с запирающими устройствами

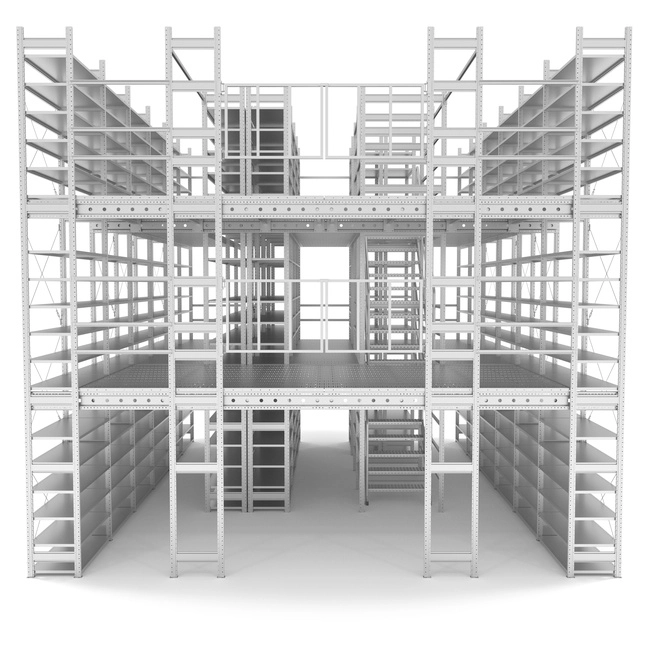

Работа с паллетами и штучными товарами
Паллетный мезонин организует смешанное хранение: паллеты на нижних уровнях, штучные товары на верхних этажах. Нижние этажи отводят под паллетное хранение с использованием погрузчиков; паллеты с крупными партиями размещают ближе к зонам отгрузки. Проезды для техники делают шириной не менее 3,5 м для маневрирования погрузчиков, высота проездов должна быть достаточной для подъема паллет на верхние уровни.
Верхние этажи используют для ручной работы со штучными товарами. Легкие позиции поднимают наверх, тяжелые оставляют внизу. Маршруты движения техники планируют так, чтобы минимизировать перемещения; лестницы для людей размещают отдельно от проездов для техники. Размещение товаров по оборачиваемости ускоряет работу: часто запрашиваемые — на нижних этажах ближе к рабочим зонам, редко запрашиваемые — на верхних. Зонирование по типам хранения: нижние этажи — паллетное хранение с погрузчиками, средние — зона комплектации, верхние — зона упаковки. Освещение на этажах с паллетами должно быть достаточным для работы техники; на верхних этажах — равномерным для чтения этикеток. Маркировка зон (таблички, цветовое кодирование) помогает сотрудникам ориентироваться и снижает ошибки при комплектации.
Другие виды мезонинных конструкций
Решения для максимального использования складского пространства
Мезонин на колоннах
Самостоятельная независимая конструкция с высокой грузоподъемностью, где основная нагрузка распределяется на вертикальные колонны. Выдерживает до 5000 кг/м² при высоте до 15 метров, обеспечивает свободное перемещение техники под платформой и подходит для размещения офисных модулей и производственных мастерских.
Мезонин на рамах
Экономичное решение на базе несущих рам паллетных или полочных стеллажей с быстрым монтажом и легкой интеграцией в существующие системы. Конструкция поддерживает нагрузку до 2000 кг/м², оптимальна для ручной комплектации и позволяет осуществлять быстрый монтаж и демонтаж при необходимости.
Складской мезонин
Универсальные системы для хранения разнотипных грузов, интегрируемые в действующую складскую инфраструктуру. Конструкции поддерживают нагрузку до 2000 кг/м², достигают высоты 12 метров и комплектуются различными типами настилов в зависимости от характера хранимой продукции.
Стеллажный мезонин
Многофункциональные решения для хранения различных категорий грузов с возможностью адаптации под потребности склада. Конструкции выдерживают нагрузку до 2500 кг/м² при высоте до 12 метров, комплектуются разными типами настилов и ограждений, а также интегрируются с системами WMS для управления складскими процессами.
Производственные мезонины
Прочные промышленные конструкции для размещения технологического оборудования и тяжелых производственных линий. Системы поддерживают нагрузку до 3000 кг/м², оснащаются усиленными элементами для надежного размещения оборудования.
Платформенный мезонин
Автономная многоуровневая конструкция с независимыми опорами для создания полноценных рабочих площадей с высокой нагрузкой до 6000 кг/м². Система обеспечивает свободное пространство под платформой, достигает высоты 18 метров и подходит для размещения офисов, производственных цехов и тяжелых грузов с любой конфигурацией площадей.
Самонесущий склад из мезонинных стеллажей
Мезонинные стеллажи служат несущим каркасом для всего здания. Не требует предварительного строительства короба с колоннами — сразу возводится конструкция с обшивкой сэндвич-панелями и утеплением. Для хранения и комплектации штучного товара. Максимальная высота — 12 метров, площадь — до 1500 м².
Облегченный мезонин
Решение для хранения легковесных товаров с максимальным использованием высоты помещения. Конструкции достигают 12 метров высоты, поддерживают нагрузку до 800 кг/м² и предназначены для размещения электронных компонентов и текстильной продукции.
Грузовой мезонин
Многоуровневая конструкция для работы с коробками, контейнерами и штучными товарами при комплектации заказов. Нагрузка до 2,5 т/м² на колоннах и 200–800 кг/м² на рамах. От 2 до 5 уровней, высота до 15 м.
Полочный мезонин
Модульная система коробочного хранения на базе стеллажей 55 серии с различными типами настилов. Конструкции поддерживают нагрузку 1000 кг/м² с распределением до 800 кг на отдельную полку, достигают высоты 10 метров и адаптируются под конкретные требования складского хозяйства.
Параметры паллетного мезонина
| Параметр | Значение |
|---|---|
| Несущая способность (нижние уровни) | До 2000 кг/м² |
| Несущая способность (верхние этажи) | 200–800 кг/м² |
| Высота системы | До 16 м |
| Число этажей | От 2 до 5 |
| Расстояние между стойками | Обычно 2–3 м |
| Высота этажа | От 2,5 до 5 м |
Почему выбирают паллетный мезонин
Рост площади хранения без расширения помещения
Конструкция использует высоту склада, создавая дополнительные этажи. Площадь хранения растет в 2–5 раз. Важно для складов в дорогих районах.
Снижение затрат на аренду
Рост объема хранения на той же площади. Вместо аренды дополнительного склада можно увеличить емкость существующего.
Комбинирование типов хранения
Паллетное хранение внизу и полочное наверху в одной системе. Товары разного размера и веса в одной конструкции.
Снижение потребности в технике
Ручная обработка на верхних этажах без погрузчиков снижает затраты на технику и упрощает работу склада.
Быстрая сборка и разборка
Сборно-разборная конструкция без сварки. Монтаж выполняют без остановки работы склада.
Отсутствие согласований
Конструкция не является капитальным строением и не требует разрешений на строительство.
Нужен расчет паллетного мезонина для вашего склада? Наши специалисты подготовят проект и смету!

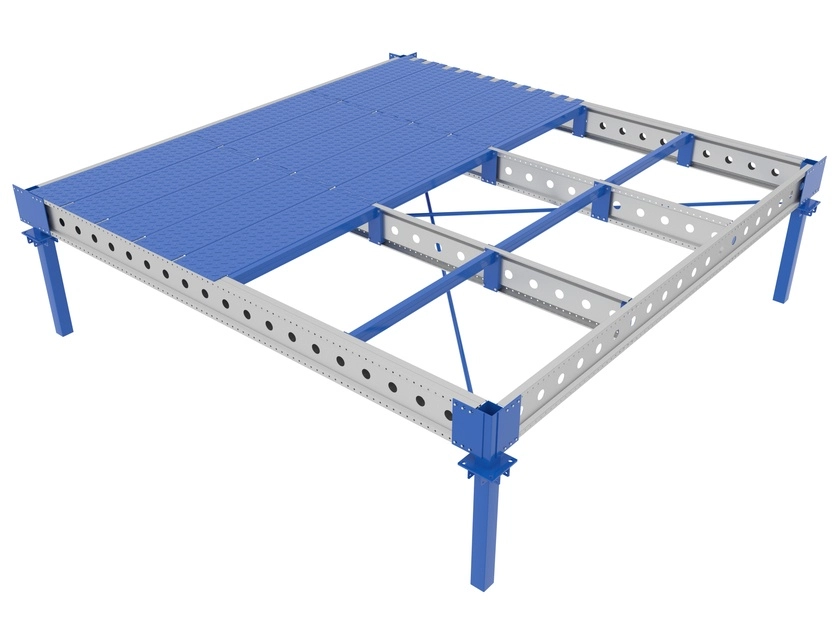

Получить проект и сметуНастил для паллетного мезонина
Настил устраивают только на втором и следующих этажах мезонина — на первом ярусе используется пол склада, отдельного настила там нет. Выбор типа настила определяет прочность конструкции; на ярусах мезонина (второй и выше) техника не используется, работают только тележками.
Металлический сплошной настил
Для второго и следующих этажей мезонина с паллетным хранением: рифленый лист кладут на балки, получается прочная поверхность для движения тележек; рифление препятствует скольжению колёс. Настил выдерживает вес поддонов до 2 т.
Решетчатый настил
На верхних этажах для полочного хранения: прутья сваривают в сетку с ячейками 34×38 мм; решетка обеспечивает вентиляцию и пропускает воду при тушении пожара. Для тележек делают ячейки 44×11 мм. Оцинкование защищает сталь от ржавчины.
Фанера с профлистом
Подходит для верхних этажей с ручной работой; фанеру обрабатывают от огня и кладут сверху антискользящий материал.
ДСП высокой плотности
Используют на этажах с движением только тележек; в таких условиях служит больше десяти лет.
Перфорированные панели П-образные
Из оцинкованной стали применяют при больших расстояниях между балками.
Безопасность при работе с паллетами и техникой
Ограждения и защита стоек
Ограждения по краю этажей от 1 м. Протекторы и отбойники на стойках в зонах движения погрузчиков — яркие, заметные, выдерживают удары.
Пожарная безопасность
Деревянные части настила обрабатывают от огня. Системы тушения на всех этажах, огнетушители в доступных местах.
Эвакуационные пути
Лестницы — основные пути эвакуации, достаточная ширина для движения нескольких человек. Для больших мезонинов — дополнительные выходы.
Контроль нагрузок
Не превышать 2 т/м² на нижних этажах и 200–800 кг/м² на верхних. Контроль визуально и с помощью весов. Регулярный осмотр стоек и протекторов.
Лестницы и проемы для техники
Лестницы для людей размещают отдельно от проездов для техники. Ширина лестницы 900–1200 мм, уклон до 45°. Ступени покрывают антискользящим материалом, перила с двух сторон. Проемы в ограждениях для загрузки паллет делают достаточной ширины для проезда техники; все проемы оснащают запирающими устройствами и сигнализацией для предупреждения об открытых проемах.
Регулярный осмотр
Регулярный осмотр выявляет повреждения от работы техники. Стойки в зонах движения погрузчиков и протекторы проверяют на целостность. Своевременный ремонт поддерживает безопасность работы.
Планирование, обслуживание, сборка и цена паллетного мезонина
Обслуживание
Работа с техникой и постоянные нагрузки от паллет требуют внимания к обслуживанию. Регулярные осмотры и своевременный ремонт поддерживают безопасность и долгую службу конструкции.
Осмотр стоек в зонах движения техники делают каждый месяц: проверяют протекторы и отбойники на целостность, стойки на деформации от ударов погрузчиков. Настил на втором и следующих этажах (в зонах с паллетами или интенсивным движением тележек) изнашивается быстрее — металлический проверяют на деформации и коррозию, деревянный — на трещины и износ. Крепления балок к стойкам проверяют раз в квартал; анкерные болты при необходимости подтягивают. Ежегодное техническое освидетельствование выполняют специализированные организации. Ремонт повреждений от техники делают сразу. Очистка от пыли и загрязнений снижает риск коррозии. Контроль нагрузок на этажах делают визуально и с помощью весов. Обучение персонала правилам работы с техникой снижает риск аварий. Документацию по работе и обслуживанию ведут в журнале осмотров и ремонтов для планирования работ и оценки состояния конструкции.
Планирование
Планирование начинают с анализа типа и объема товаров, частоты обращения, размеров склада и высоты потолков. Учитывают сетку колонн, расчет нагрузок, проезды для техники (ширина от 3,5 м) и расположение инженерных коммуникаций.
Сборка
Сборку выполняет специализированная бригада: проверка пола, разметка и установка стоек анкерами, сборка балок, укладка настила, установка лестниц и ограждений, проемы и калитки. После сборки — проверка конструкции и обучение персонала.
Цена
Цена зависит от размеров и числа этажей, типа настила (металл на нижних уровнях дороже решетки или ДСП на верхних), нагрузки (до 2 т/м² требует более мощных стоек и балок), ширины проездов для техники, защитных элементов для стоек, подъемных механизмов и освещения. Сборка на высоте увеличивает сложность и сроки. Сравнение с арендой дополнительной площади обычно показывает окупаемость мезонина за счет экономии на аренде и комбинирования типов хранения.
Реализованные проекты
Решение смешанного хранения товаров на поддонах
Паллетный мезонин выбирают по грузу, высоте склада, типу техники и скорости операций. Такой расчет заранее показывает нагрузку на ярусы, ширину проходов, маршрут персонала и запас прочности конструкции.
FAQ: частые вопросы о паллетном мезонине
Что такое паллетный мезонин?
Многоуровневая система на базе фронтальных паллетных стеллажей. Стойки служат опорами для межэтажных перекрытий. Внизу — паллетное хранение с погрузчиками, наверху — полочное хранение штучных товаров.
Какую нагрузку выдерживает паллетный мезонин?
Паллетный мезонин выбирают по грузу, высоте склада, типу техники и скорости операций. Такой расчет заранее показывает нагрузку на ярусы, ширину проходов, маршрут персонала и запас прочности конструкции.
Какая высота потолков нужна?
Конструкцию устанавливают в складах с потолками от 4 м. Высота мезонина может достигать 16 м с двумя–пятью рабочими уровнями.
Нужно ли согласование?
Нет. Конструкция не является капитальным строением и не требует разрешений на строительство.
Можно ли использовать погрузчики на верхних ярусах мезонина?
Нет. На втором и следующих этажах мезонина работают только с тележками; погрузчики используют только на первом ярусе (уровень пола склада).
Сколько времени занимает монтаж паллетного мезонина?
Сроки зависят от площади, числа уровней и типа настила. Монтаж выполняет специализированная бригада; типовой объект часто собирают за несколько дней. После сборки проводят проверку конструкции и при необходимости обучение персонала.
